示波器无源高阻电压探头具有通用性，通常一个探头可以与不同的示波器搭配使用。但不同的示波器，甚至同一示波器的不同输入通道，输入阻抗会有差异，这样当探头切换到带衰减的档位时，由于示波器输入阻抗的差异，势必导致衰减系数出现偏差，最终造成测量结果错误。
为了解决这一个问题，就要考虑探头与示波器输入通道之间的阻抗匹配和频率补偿。探头补偿是针对有衰减的档位设计的，当探头切换到无衰减档位时，补偿调节无效。
示波器的输入阻抗可以等效为一个电阻与一个电容的并联。电阻的阻值比较好控制，一般偏差不大，而寄生电容则与电路设计相关，会有一定的差异。为了补偿输入电容，需要在探头的衰减档位上设计相应的补偿电路，通过调节可调电容，补偿输入电容的差异，这就是低频补偿，所有的探头都具有该功能。然而，由于电路设计的具体方案不同，该可调电容的位置也不一样，但通常在探尖端，如图 1所示。
调整补偿电容时需接入示波器上的1kHz校准信号，调整补偿电容，直到方波的顶部最平坦，而不应出现欠补偿或过补偿的情况。当探头欠补偿时，高频信号的测量结果偏小，反之，高频信号的测量结果偏大。若示波器上的1 kHz的校准信号损坏，也能够使用外部的1KHz的标准方波进行校准，但应格外的注意以下几点。
首先，信号波形要接近理想的方波，不应出现过冲或上升沿过缓的情况，以免调节时影响判断，信号质量可通过探头无衰减档评估。

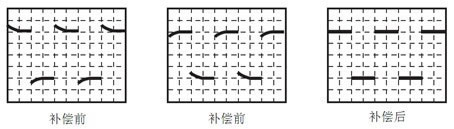

其次，信号频率应为1kHz，频率过高或过低都会影响补偿的正常操作，例如出现调整补偿时，信号波形形状不变，而幅度变化的情况。之所以选择校准信号频率为1kHz，是与探头本身的频率特性相关的，在该频率下，最有利于观察补偿情况。当然，在补偿时对校准信号的幅度并无严格要求，以方便观察为佳。低频补偿前后的波形如图2所示。

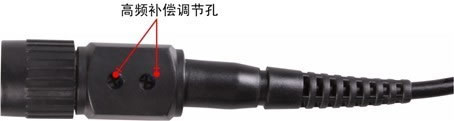

为了降低探头的负载效应并扩大补偿范围，通常会将补偿电容放置在探尖端。然而，对于带宽较高的探头，该补偿电容并不能在整个通频带内都起到了作用，往往还需要做额外的高频补偿，如图3所示。

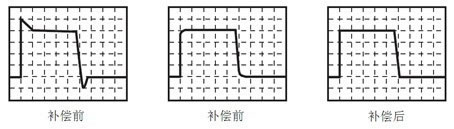

调整时，把具有高速边沿且频率在10KHz到1MHz之间的方波接入示波器，在确定低频补偿已调好前提下，便轮流调整两个高频补偿调节孔，直到屏幕上显示理想的方波。高频补偿前后的波形如图4所示。
经过低频补偿和高频补偿，探头可达到标准状态。若条件允许，建议每次使用前都对探头做低频和高频补偿，在没有可用信号源的情况下，建议用示波器自带的校准信号来完成低频补偿。如需测量频率在50MHz以上的信号，则需要细致调节高频补偿，并充分的利用探头附件，以获得良好的测量效果。
